Код товара 8118
PowerBeam 5AC PBE-5AC-Gen2 занимает в линейке 5-гигагерцовых устройств airMAX ac позицию самого производительного радиомоста в компактном и доступном исполнении с тарелкой диаметром 420 мм с возможностью её укрепления с помощью опционального обтекателя. Также можно использовать PowerBeam 5AC в качестве клиентского устройства в сети устройств airMAX ac по топологии PtMP.

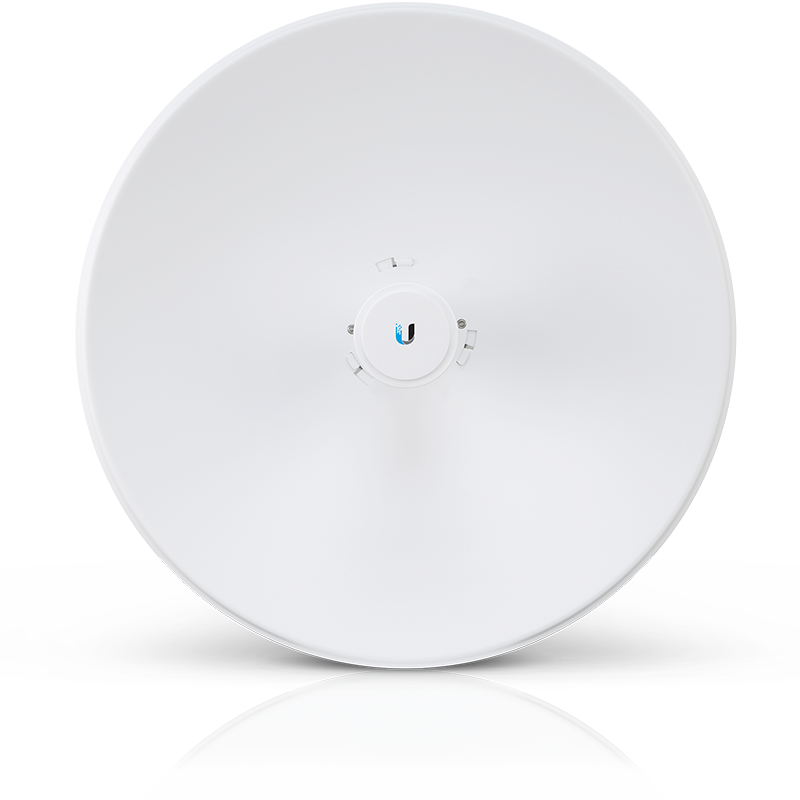

В радиомосте используется узконаправленная антенна со сплошным тарельчатым отражателем. Помехоустойчивость обеспечена более узким пучком, сфокусированным в одном направлении. Это особенно важно в условиях перенаселённости диапазона.
Используя разработанный для airMAX множественный доступ с разделением по времени, каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным контроллером временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность, масштабируемость и помехоустойчивость, сокращая задержки.
Беспроводной модуль, согласно технологии InnerFeed, размещён непосредственно в рупорном излучателе, что исключает потери в проводах.
Параметры радиовещания:
На устройства линейки airMAX ac предустанавливается система airOS8. Она поддерживает протокол airMAX ac и режим радиомоста дальнего действия, выбор ширины канала, автоматический выбор канала, ручное или автоматическое управление мощностью передачи, автоматический выбор дистанции для исключения переповторов, усиленную безопасность по WPA2.
Удобный интерфейс airOS8 включает динамическое изменение настроек, мгновенную валидацию полей, HTML5, адаптивность, детализированную статистику, исчерпывающий набор инструментов диагностики, включая тестирование Ethernet-кабеля, диагностику радиочастот и анализатор спектра airView.
Независимый процессор на материнской плате обслуживает отдельную частоту, по которой происходит непрерывный анализ всего диапазона 5 ГГц до последнего полученного знака. Данные этого анализа по производительности отображаются в специальной таблице на главной странице airOS8 и в анализаторе спектра airView. В таблице выводятся значения EVM, CINR и SNR.
airView работает в фоне, не мешая каналу связи, и отображает спектр в виде водопада, волнообразного графика и шумовое загрязнение эфира.
Также есть выделенный WiFi канал в диапазоне 2,4 ГГц для управления из мобильного приложения (включается при запуске радиомоста, затем выключается).
С сетью PowerBeam 5AC соединяется 1 гигабитным портом. Питание подаётся на этот же порт в пассивном режиме PoE в диапазоне напряжений 20—27 В. В комплекте есть гигабитный PoE-адаптер на 24 В. Потребление не превышает 8,5 Вт.

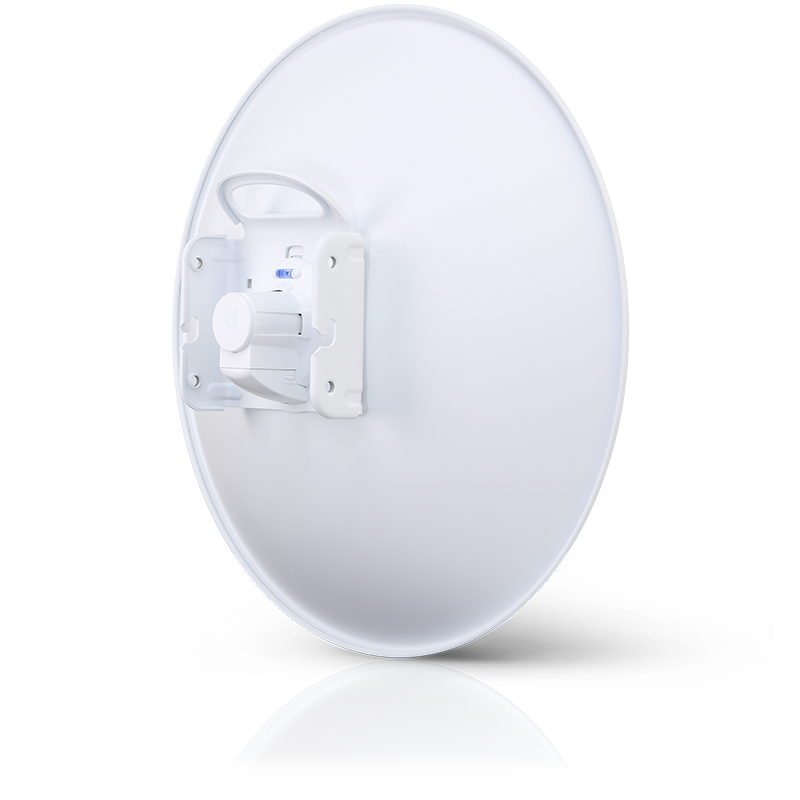

Комплектный кронштейн крепления допускает быстросъёмный монтаж антенны и её перекос по углу места вверх и вниз до ±20°.
Прилагаются метизы с цинк-ламельным покрытием GEOMET, обладающим большей коррозионной стойкостью, чем обычная оцинковка. Тарелка и крепёжные скобы изготовлены из оцинкованной стали с порошковым покрытием.
| Размеры | 420 x 420 x 230 мм |
| Вес | 2,22 кг |
| Блок питания | 24 В, 0,5 A GigE PoE (входит в комплект поставки) |
| Максимальное энергопотребление | 8,5 Вт |
| Способ питания | Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-)) |
| Поддерживаемый диапазон входного напряжения | 20–26 В DC |
| Сетевой интерфейс | 1х 10/100/1000 Мбит/с Ethernet |
| Процессор | Atheros MIPS 74Kc, 560 МГц |
| ОЗУ | 64 МБ |
| Светодиодная индикация | 1х питания, 1х Ethernet, 4x уровня сигнала |
| Рабочий диапазон | 5150–5875 МГц 2412–2472 МГц (дополнительный Wi-Fi модуль для управления) |
| Ширина канала | Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц |
| Выходная мощность | До 20 дБм для РФ (до 24 дБм для других стран) |
| Характеристики корпуса | Излучатель — устойчивый к УФ пластик для наружного применения Отражатель — порошковое покрытие SPCC |
| Крепление | Для мачты (в комплекте) |
| Допустимый диаметр мачты | 40–80 мм |
| Ветровая нагрузка | 380 ньютон при 200 км/ч |
| Стойкость к ветру | До 200 км/ч |
| Защита от электростатического разряда/электромагнитного импульса | По воздуху: ±24 кВ При контакте: ±24 кВ |
| Температура окружающей среды рабочая | -40.. +70 °C |
| Влажность окружающей среды рабочая | 5.. 95 % (без конденсации) |
| Испытания солевым туманом | IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5 |
| Испытания на вибрации | IEC 68-2-6 |
| Испытания на температурный шок | IEC 68-2-14 |
| Испытания на УФ | IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4 |
| Испытания дождём и ветром | ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5 |
| Артикул | PBE-5AC-Gen2 |
| Скорость передачи | Мощность передатчика | Чувствительность приёмника | Погрешность | |
| airMAX ac | 1x BPSK (½) | 24 дБм | -96 дБм | +/-2 дБ |
| 2x QPSK (½) | 24 дБм | -95 дБм | +/-2 дБ | |
| 2x QPSK (¾) | 24 дБм | -92 дБм | +/-2 дБ | |
| 4x 16QAM (½) | 24 дБм | -90 дБм | +/-2 дБ | |
| 4x 16QAM (¾) | 24 дБм | -86 дБм | +/-2 дБ | |
| 6x 64QAM (2/3) | 23 дБм | -83 дБм | +/-2 дБ | |
| 6x 64QAM (¾) | 23 дБм | -77 дБм | +/-2 дБ | |
| 6x 64QAM (5/6) | 22 дБм | -74 дБм | +/-2 дБ | |
| 8x 256QAM (¾) | 20 дБм | -69 дБм | +/-2 дБ | |
| 8x 256QAM (5/6) | 20 дБм | -65 дБм | +/-2 дБ |
| Усиление | 25 дБи |
| Механическая регулировка угла наклона антенны | От +20° до -20° |
| Отражатель | 1 шт. |
| Облучатель | 1 шт. |
| Задняя часть облучателя | 1 шт. |
| Регулировочный кронштейн | 1 шт. |
| Крепёжная скоба | 1 шт. |
| Шестигранные болты с шайбами | 4 шт. |
| Зажимная скоба для мачты | 1 шт. |
| Длинные болты с квадратным подголовком | 2 шт. |
| Фланцевые гайки | 2 шт. |
| Адаптер питания Gigabit PoE 24 В, 0,5 А с крепёжной пластиной | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по установке | 1 шт. |
