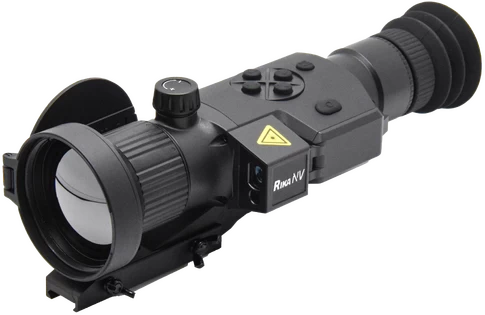

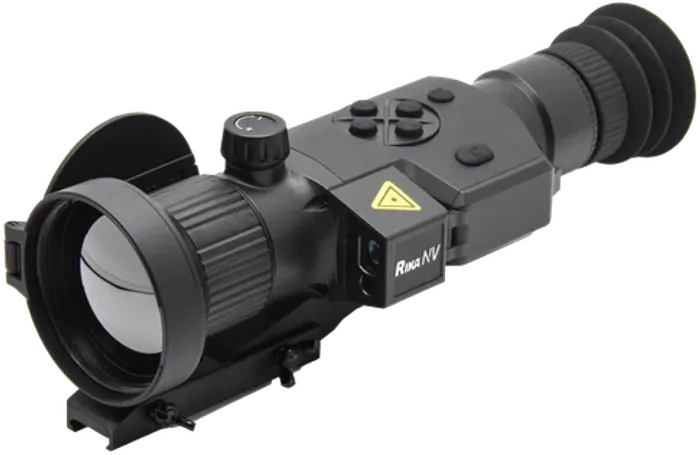

Тепловизионный прицел RikaNV Lesnik 660L PRO разработан для гражданского применения, охотничьих задач и использования службами спасения. При создании данного флагманского прицела приоритетом являлись максимальная эффективность, производительность и качество всех компонентов системы. Каждый технологический узел подбирался исходя из критериев надежности и функциональности в реальных условиях эксплуатации.
Основная инженерная задача заключалась в создании компактного прицельного комплекса с интегрированным лазерным дальномером, обеспечивающего надежное обнаружение тепловых сигнатур на дистанции до 3000 метров и точную идентификацию целей на средних дистанциях с возможностью баллистических вычислений в реальном времени. Система построена на базе высокочувствительного микроболометрического сенсора с разрешением 640×512 пикселей и двухфокусной оптической системой, что позволяет эффективно работать как на ближних, так и на дальних дистанциях.
Сенсор: Микроболометрическая матрица на основе оксида ванадия (VOx) с разрешением 640×512 пикселей, шаг пикселя 12 мкм. Температурная чувствительность всей системы NETD ≤18 мК (комбинация характеристик сенсора, объектива и алгоритмов обработки) обеспечивает различение объектов с минимальной разницей температур.
Объектив: Германиевый объектив с переключаемым фокусным расстоянием 20 мм/60 мм, светосила F1.0.
Преимущества объектива F1.0 перед объективами F1.1-F1.6 выражаются в увеличении светового потока на 21-60%. При F1.0 площадь входного зрачка максимальна: πD²/4, где D - диаметр входного зрачка. Переход на F1.1 снижает световой поток на 17%, на F1.2 - на 31%, на F1.6 - на 60%. Для тепловизионных систем, работающих в диапазоне 8-14 мкм, каждый процент собранного ИК-излучения критически влияет на качество изображения и дальность обнаружения.
Германий - оптимальный материал для тепловизионной оптики, категорически превосходящий альтернативные материалы:
Объектив 20 мм обеспечивает широкое поле зрения 21.7°×17.4° для обзорных задач и быстрого поиска целей. Объектив 60 мм с полем зрения 7.3°×5.9° предназначен для детальной идентификации и прицельной стрельбы на дальние дистанции. Возможность переключения между фокусными расстояниями в одном устройстве исключает необходимость смены прицелов при изменении тактических задач.
Лазер: Полупроводниковый лазер 905 нм, максимальная дальность измерения 1200 м, точность ±1 м. Интеграция с баллистическим калькулятором обеспечивает автоматический ввод дистанции для расчета поправок.
Проприетарные алгоритмы обработки сигнала включают адаптивное выравнивание гистограммы, шумоподавление и контрастирование краев для оптимизации изображения в различных условиях наблюдения.
Дисплей: AMOLED матрица с разрешением 2560×2560 пикселей, диагональ 1.03 дюйма. Высокая плотность пикселей (3508 ppi) обеспечивает отсутствие видимой пиксельной структуры, снижая утомляемость глаз при длительном наблюдении. Превосходит дисплеи с разрешением 1024×768 по четкости изображения в 4.3 раза.
Время работы до 12 часов от комплекта двух батарей 18650 обеспечивает полный цикл ночной охоты с засидки без замены элементов питания. Энергопотребление оптимизировано за счет адаптивного управления яркостью дисплея и интеллектуального режима ожидания. В зависимости от режима работы, автономности прицела хватает до 12 часов непрерывной эксплуатации.
Интегрированный баллистический калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, атмосферное давление, дистанцию до цели и угол места цели. Система рассчитывает траекторию по модифицированной модели G1/G7 с учетом закона сопротивления воздуха. Предусмотрен ручной ввод дистанции и угла места для расчета баллистики на любых дистанциях. Возможность прямого ввода вычисленной поправки в милах (MIL) позволяет использовать внешние баллистические таблицы или приложения.
Матрица 640×512 пикселей с шагом 12 мкм на основе оксида ванадия (VOx) обеспечивает оптимальный баланс между разрешением и чувствительностью. При данном разрешении угловое разрешение составляет 0.59 мрад для объектива 20 мм и 0.20 мрад для объектива 60 мм, что позволяет идентифицировать человеческую фигуру (критерий Джонсона - 12 пикселей на цель) на дистанции до 700 метров. Шаг пикселя 12 мкм обеспечивает оптимальное соотношение сигнал/шум и плавные температурные градиенты без эффекта "лестницы" на изображении.
NETD ≤18 мК характеризует способность всей системы (комбинация сенсора, объектива и алгоритмов обработки изображения) различать минимальные температурные контрасты. При таком показателе система способна визуализировать объекты с разницей температур менее 0.02°C. Это критически важно при работе в условиях температурной инверсии (холодное утро), тумана или дождя, когда температурный контраст между целью и фоном минимален.
Частота 50 Гц обеспечивает временное разрешение 20 мс между кадрами. При такой частоте обновления отсутствует эффект стробирования и смазывания изображения при отслеживании движущихся целей. При наблюдении с подвижной платформы (автомобиль, движущийся со скоростью 60 км/ч) смещение изображения между кадрами составляет 33 см, что находится ниже порога восприятия размытия человеческим глазом. Картинка остается резкой без смазывания в любых условиях, делая прицел универсальным для наблюдения и стрельбы в сложных динамичных ситуациях.
Семь цветовых палитр оптимизированы под различные сценарии использования:
Каждая палитра использует специфическую передаточную функцию для оптимизации визуального восприятия тепловых сигнатур в зависимости от условий наблюдения (лес, поле) и погоды, что снижает утомляемость глаз оператора при длительной работе.
Система поддерживает семь независимых профилей пристрелки для использования прицела RikaNV Lesnik 660L PRO на разных винтовках. Каждый профиль сохраняет координаты точки прицеливания в энергонезависимой памяти, сохраняя данные даже при извлеченных батареях. После однократной пристрелки на каждой винтовке и сохранения координат в соответствующем профиле достаточно запомнить положение кронштейна на планке Пикатинни каждой винтовки. При переустановке прицела выбирается соответствующий профиль в меню RikaNV Lesnik 660L PRO, обеспечивая готовность к точному выстрелу без повторной пристрелки.
Функция PIP (Picture-in-Picture) отображает увеличенное изображение центральной области в дополнительном окне на экране прицела RikaNV Lesnik 660L PRO при сохранении полного поля зрения на основном экране. Это позволяет производить точное прицеливание с одновременным контролем всего наблюдаемого пространства, что критически важно при охоте в группе или при наличии нескольких целей.
Восемь встроенных прицельных сеток включают охотничьи перекрестия и баллистические сетки с угломерными шкалами для стрельбы выносом. Сетки масштабируются пропорционально изменению кратности (аналог первой фокальной плоскости в оптических прицелах), сохраняя угловые размеры делений при изменении увеличения. Выбор из пяти цветов сетки (черный, белый, красный, зеленый, синий) обеспечивает оптимальный контраст на различных тепловых фонах для максимальной видимости в любых условиях.
Доступны три режима калибровки:
Калибровка компенсирует дрейф параметров болометров и неравномерность чувствительности пикселей, обеспечивая стабильное качество изображения. Выбор типа калибровки зависит от условий охоты и предпочтений пользователя.
| Кнопка | Короткое нажатие | Долгое нажатие | Двойное нажатие |
|---|---|---|---|
| Кнопка питания | Режим ожидания | Вкл/Выкл | Калибровка изображения |
| Кнопка вверх | Приближение/Отдаление (зум) | Вкл/Выкл OSD (экранного меню) | N/A |
| Кнопка вниз | Яркость OLED-дисплея | Вкл/Выкл PIP (картинка в картинке) | N/A |
| Кнопка влево | Смена палитры (включая контурный режим) | N/A | N/A |
| Кнопка вправо | Смена прицельной сетки | N/A | N/A |
| Кнопка дальномера | Вкл/Выкл дальномера (LRF) | N/A | N/A |
| Кнопка M | Сделать снимок | Запись видео | Войти в меню |
| Кнопка | Короткое нажатие | Долгое нажатие | Двойное нажатие |
|---|---|---|---|
| Кнопка питания | Режим ожидания | Вкл/Выкл | Калибровка изображения |
| Кнопка вверх | Движение вверх | N/A | N/A |
| Кнопка вниз | Движение вниз | N/A | N/A |
| Кнопка влево | Выход в предыдущее меню | N/A | N/A |
| Кнопка вправо | Войти в следующее меню | N/A | N/A |
| Кнопка дальномера | Вкл/Выкл дальномера (LRF) | N/A | N/A |
| Кнопка M | Подтвердить | Выход в предыдущее меню | N/A |
Частота обновления кадров 50 Гц - важный параметр, на который охотники редко обращают внимание. Чем чаще обновляется кадр тепловизионного прицела - тем лучше качество изображения при движении. При частоте 50 Гц даже быстро движущаяся цель выглядит четко, без смазывания. Качественное изображение сохраняется при наблюдении из транспортного средства, перемещающегося с значительной скоростью. Прицел RikaNV Lesnik 660L PRO обеспечивает резкую картинку без смазывания в любых условиях благодаря оптимальной частоте обновления кадра 50 Гц.
Встроенная память 64 ГБ позволяет записывать видео и делать снимки непосредственно в прицеле. Система поддерживает запись видео в режиме реального времени с сохранением всех параметров изображения, включая текущую палитру, увеличение и показания дальномера. Функция RAV (Recoil Activated Video) автоматически начинает запись видео при выстреле, фиксируя момент поражения цели. Емкость 64 ГБ обеспечивает хранение до 20 часов видеозаписи в стандартном качестве или более 10000 снимков. Воспроизведение записанных материалов доступно непосредственно на дисплее прицела, а передача файлов осуществляется через встроенный Wi-Fi модуль.
| СЕНСОР | |
|---|---|
| Разрешение матрицы | 640×512 пикселей @ 12 мкм |
| Шаг пикселя | 12 мкм |
| Материал | VOx (оксид ванадия) |
| NETD системы | <18 мК |
| Спектральный диапазон | 8-14 мкм |
| Частота кадров | 50 Гц |
| ОПТИКА | |
| Объектив | 20/60 мм F1.0 |
| Материал линз | Германий |
| Поле зрения | 21.7°×17.4° (20мм) / 7.3°×5.9° (60мм) |
| Оптическое увеличение | 1.5× (20мм F1.0) / 4.4× (60мм F1.0) |
| Цифровое увеличение | 1-4× (плавное или быстрое) |
| Удаление выходного зрачка | 50 мм |
| Диоптрийная коррекция | -5 до +5 дптр |
| ДИСПЛЕЙ | |
| Тип | AMOLED |
| Разрешение | 2560×2560 пикселей |
| Размер | 1.03 дюйма |
| Цветовые палитры | 7 |
| ФУНКЦИОНАЛЬНОСТЬ | |
| Прицельные сетки | 8 типов |
| Цвета сетки | Черный, белый, красный, зеленый, синий |
| Профили пристрелки | 7 |
| Картинка в картинке (PIP) | Есть |
| RAV (Recoil Activated Video) | Есть |
| Инверсия полярности сетки | Есть |
| ДАЛЬНОМЕР | |
| Максимальная дальность | 1200 м |
| Длина волны лазера | 905 нм |
| БАЛЛИСТИКА | |
| Баллистический калькулятор | Есть |
| Учитываемые параметры | V₀, BC, T, P, дистанция, угол места |
| Ручной ввод поправок | Есть (MIL) |
| ЗАПИСЬ | |
| Фото/видео | Есть |
| Встроенная память | 64 ГБ |
| Воспроизведение | Есть |
| Wi-Fi | Есть |
| APP-функции | Есть (расширенные возможности) |
| ОБНАРУЖЕНИЕ | |
| Дальность обнаружения (человек 1.8м) | 1000/3000 м |
| ПИТАНИЕ | |
| Тип батарей | 18650×2 (сменные) |
| Время работы | 12 часов |
| ЭКСПЛУАТАЦИЯ | |
| Рабочая температура | -30°C до +50°C |
| Класс защиты | IP67 |
| Максимальная отдача | 6000 Дж |
| Крепление | Стандартная планка Пикатинни |
| ГАБАРИТЫ | |
| Размеры | 295×102.7×78.1 мм |
| Масса | 1085 г |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
| AI калибровка | Улучшенная стабилизация изображения |
| Двойной механизм переключения FOV | Удобное управление |
| Области применения | Ночная охота, наблюдение |
Корпус прицела выполнен из авиационного алюминиевого сплава с анодированным покрытием, обеспечивающим коррозионную стойкость и механическую прочность. Стандарт защиты IP67 гарантирует полную пыленепроницаемость и защиту от кратковременного погружения в воду на глубину до 1 метра на 30 минут. Конструкция выдерживает отдачу оружия с дульной энергией до 6000 Дж, что позволяет использовать прицел с крупнокалиберными винтовками магнум-класса.
Система питания на базе двух сменных аккумуляторов формата 18650 обеспечивает возможность горячей замены без выключения прибора. Интерфейс пользователя построен на семи тактильных кнопках с четкой обратной связью, расположенных эргономично для управления в перчатках. Логическая структура меню с глубиной не более трех уровней обеспечивает быстрый доступ к необходимым функциям.
Конструкция позволяет использовать прибор в качестве ручного тепловизионного монокуляра для наблюдения при снятии с оружия, расширяя функциональные возможности устройства в полевых условиях.
КРИТИЧЕСКИ ВАЖНО: Категорически запрещается направлять объектив прицела на солнце, сварочную дугу, лазеры высокой мощности и другие источники интенсивного ИК-излучения. Воздействие концентрированного излучения вызывает мгновенную деградацию микроболометрических элементов матрицы с образованием "мертвых" пикселей. Прицел осуществляет непрерывную запись параметров работы и событий в защищенную системную область памяти, недоступную для обнуления или модификации пользователем. Факт повреждения сенсора вследствие направления на запрещенные источники ИК-излучения автоматически фиксируется в системном журнале и является безусловным основанием для отказа в гарантийном обслуживании.
Для корректной работы баллистического калькулятора на дальних дистанциях необходимо использование боеприпасов, предназначенных для стрельбы на дальние дистанции. Оптимальными являются пули с высоким баллистическим коэффициентом (BC). Такие пули сохраняют скорость и энергию на больших дистанциях, обеспечивая предсказуемую траекторию полета. К этой категории относятся пули типа VLD (Very Low Drag) с удлиненной оживальной частью.
Пули, не предназначенные изначально для дальней стрельбы, имеют низкий баллистический коэффициент, что приводит к быстрому снижению скорости и непредсказуемой траектории полета. Такие пули при пристрелке на 100 метров уже на дистанции 200-300 метров могут смещаться на несколько десятков сантиметров по горизонтали и вертикали, значительно усложняя точную стрельбу на дальние дистанции. К данной категории относятся пули с плоской носовой частью (Soft Point): Lapua Mega, Norma Oryx и аналогичные. Их технически возможно настроить для стрельбы на 300 и более метров, но это потребует значительных временных затрат. Рекомендуется инвестировать в правильные боеприпасы.
Баллистический коэффициент, указанный на коробке с патронами или в справочнике пуль, соответствует конкретной скорости, достигнутой при испытаниях. Необходимо измерить начальную скорость пули для вашего ствола в конкретных условиях - температура окружающей среды влияет на скорость пули.
После ввода в настройки прицела корректных данных по баллистике (начальная скорость, баллистический коэффициент, вес пули, высота прицела над стволом) и активации баллистического калькулятора с выбором дистанции стрельбы, прицел автоматически рассчитает точку прицеливания с учетом всех введенных данных на заданную дистанцию. Если после выстрела пуля попадает в цель - калибровка выполнена успешно. Если пуля приходит выше или ниже расчетной точки, это не обязательно означает ошибку. После повторной проверки корректности введенных значений скорости и BC потребуется корректировка в настройках баллистического калькулятора. Можно изменить BC, так как реальный баллистический коэффициент для вашего ствола при текущей скорости может отличаться от табличного значения. Это нормальная ситуация. Настройка BC требует знаний и опыта.
